Железобетонные лотки Л серии Б3.006.1-1.03

Железобетонные лотки Л серии Б3.006.1-1.03 применяют при строительстве сборных каналов и тоннелей для прокладки тепловых сетей, трубопроводов, электрических кабелей и других инженерных коммуникаций. Лотковые элементы образуют прочное основание и стенки канала, защищая размещённые внутри коммуникации от давления грунта, механических повреждений и внешних воздействий.

В каталоге компании «Изолюкс» представлены лотки Б3.006.1-1.03 разных типоразмеров и вариантов несущей способности. Подобрать изделие можно по маркировке из проектной спецификации либо по необходимым габаритам: длине, ширине и высоте.

Лотки Б3.006.1-1.03 для инженерных каналов

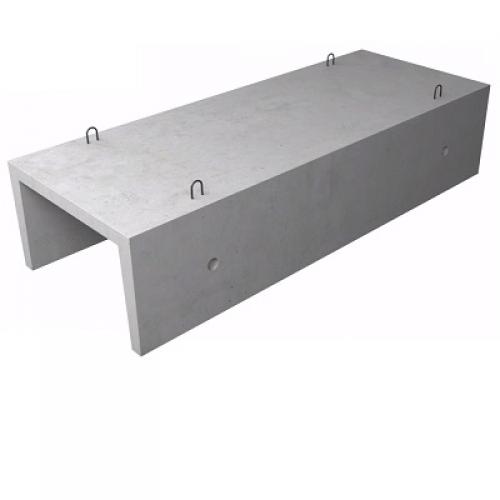

Лотковые элементы имеют П-образное сечение и используются при прокладке подземных и наземных каналов внутри и вне зданий. На строительной площадке отдельные изделия последовательно монтируют в единую трассу, внутри которой размещают трубопроводы или кабельные линии.

Железобетонная конструкция воспринимает нагрузку от перекрытия канала, засыпного грунта и расположенных выше объектов. Поэтому при подборе необходимо учитывать не только размер внутреннего пространства, но и предусмотренное проектом исполнение по нагрузке.

Лотки серии Б3.006.1-1.03 применяют:

• при строительстве и реконструкции тепловых сетей;
• для прокладки технологических трубопроводов;
• при устройстве кабельных каналов;
• на промышленных и коммунальных объектах;
• в гражданском и жилищном строительстве;
• при монтаже подземных инженерных коммуникаций.

Использовать лоток следует в соответствии с проектной документацией. Изделия разных серий, имеющие похожие размеры, могут отличаться конструкцией, армированием и расчётными характеристиками, поэтому замену серии необходимо предварительно согласовать с проектировщиком.

Размеры и марки лотков Л

В категории представлены основные, укороченные и доборные лотковые элементы. Длина изделий составляет от 720 до 5970 мм, ширина — от 420 до 4000 мм, высота — от 360 до 1100 мм. Масса зависит от типоразмера и может составлять от 105 до 7500 кг.

В каталоге можно подобрать, например:

• компактные лотки шириной 420 и 780 мм;
• изделия шириной 1160, 1480 и 1840 мм;
• крупногабаритные лотки шириной 2160, 2460, 2780 и 4000 мм;
• элементы длиной 720, 1485, 1490, 2970 и 5970 мм;
• исполнения под разные расчётные нагрузки.

Для быстрого поиска предусмотрен фильтр по длине, ширине, высоте, массе и наличию. Точные характеристики указаны в карточке каждого товара.

Как расшифровать маркировку Б3.006.1-1.03

Марка лотка содержит информацию о типе изделия, его номинальных размерах и варианте несущей способности. Например, в обозначении Л7.25.60-80:

• «Л» означает железобетонный лоток;
• «7» указывает на номинальную высоту;
• «25» соответствует номинальной ширине;
• «60» обозначает номинальную длину;
• «80» определяет исполнение по расчётной нагрузке.

Числовые значения размеров в маркировке указываются в дециметрах с округлением. Поэтому фактические габариты могут отличаться от результата простого перевода обозначения в миллиметры. Например, лоток Л7.25.60 имеет фактическую длину 5970 мм, ширину 2460 мм и высоту 740 мм.

Одинаковые по размерам изделия могут выпускаться с индексами нагрузки 30, 50, 80, 110 или 150. Выбирать более дешёвый вариант только по совпадению габаритов нельзя: индекс должен соответствовать проекту и условиям эксплуатации канала.

Подбор лотков по проекту или спецификации

Самый точный способ заказать лотки — передать готовую спецификацию с полными обозначениями изделий. Если марки в документации отсутствуют, для подбора потребуются:

• внутренние размеры проектируемого канала;
• общая длина участка;
• назначение прокладываемых коммуникаций;
• глубина заложения;
• предполагаемая нагрузка на канал;
• условия монтажа;
• требуемое количество изделий.

Особое внимание следует уделить длине элементов. Основные лотки длиной 2970 или 5970 мм позволяют быстрее сформировать прямолинейные участки трассы, а изделия длиной 720, 1485 и 1490 мм применяются для комплектации отдельных участков и точного набора проектной длины.

Перед оформлением заказа рекомендуется дополнительно проверить массу каждого элемента. Крупногабаритные модели весят несколько тонн, поэтому для их перевозки, разгрузки и монтажа необходимо заранее подобрать подходящий транспорт и грузоподъёмную технику.

Цена лотков Л серии Б3.006.1-1.03

Стоимость зависит от марки, размеров, массы, исполнения по нагрузке, количества изделий и условий поставки. Из-за большого числа модификаций итоговую цену партии рассчитывают по спецификации.

Для расчёта необходимо указать:

• полную маркировку лотков;
• требуемое количество;
• адрес доставки;
• желаемый срок поставки;
• необходимость комплектации другими элементами канала.

Если в заявке указаны только размеры, менеджер поможет найти соответствующие позиции в каталоге. Однако окончательный выбор изделия должен производиться с учётом проектной серии и расчётной нагрузки.

Купить лотки Б3.006.1-1.03 в Минске

Компания «Изолюкс» поставляет железобетонные лотки Л серии Б3.006.1-1.03 для строительных, промышленных и коммунальных объектов. Заказ можно оформить по готовой ведомости ЖБИ, проектной спецификации или перечню требуемых марок.

Доставка выполняется по Минску и другим населённым пунктам Беларуси. При расчёте перевозки учитываются общий вес партии, длина и ширина изделий, возможность подъезда грузового транспорта и условия разгрузки на объекте.

Чтобы получить коммерческое предложение, отправьте список лотков с указанием марок и количества. После обработки заявки будут уточнены наличие, актуальная стоимость продукции, подходящий транспорт и условия доставки.

Характеристики лотков Л серии Б3.006.1-1.03

Например, лоток Л7.25.60 имеет фактические размеры 5970×2460×740 мм. При выборе исполнения необходимо учитывать и индекс нагрузки: совпадение габаритов не означает, что изделия с разными индексами взаимозаменяемы.

Другие серии представлены в разделах Л серии 3.006.1-2.87 и ЛК серии 3.006.1-8. Все варианты собраны в категории «Лотки теплотрасс». Чертежи и технические материалы размещены в разделе «Документация и чертежи ЖБИ».
