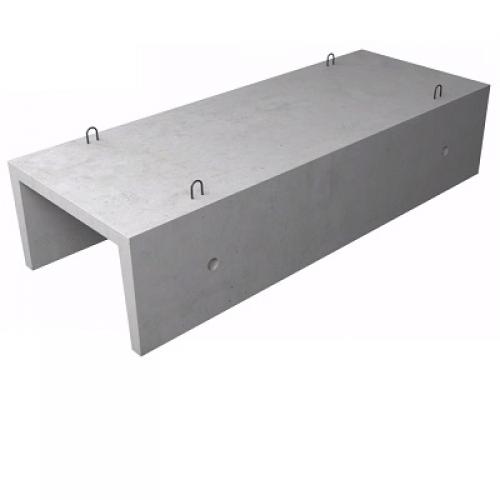

Железобетонные лотки ЛК серии 3.006.1-8

Железобетонные лотки ЛК серии 3.006.1-8 применяются для устройства сборных каналов и тоннелей, предназначенных для размещения тепловых сетей, трубопроводов, электрических кабелей и других инженерных коммуникаций. Лотковые элементы используют внутри и вне зданий при строительстве промышленных, гражданских, коммунальных и жилых объектов.

В каталоге компании «Изолюкс» представлены лотки ЛК разных размеров и вариантов армирования. Подобрать подходящее изделие можно по полной маркировке из проектной спецификации либо по требуемой длине, ширине и высоте канала.

Где применяются лотки ЛК

Железобетонные элементы формируют основание и боковые стенки инженерного канала. После установки лотки комплектуются соответствующими плитами перекрытия либо используются в другой конфигурации, предусмотренной проектом серии.

Лотки ЛК подходят для строительства:

• каналов тепловых сетей;
• кабельных каналов;
• тоннелей для инженерных коммуникаций;
• трасс технологических трубопроводов;
• подземных и полуподземных каналов;
• многосекционных инженерных сооружений;
• отдельных узлов и камер коммуникационных сетей.

Назначение конструкции определяется проектом. Одинаковый тип лотка может использоваться для разных инженерных сетей, если его размеры, армирование, несущая способность и схема монтажа соответствуют расчётной документации.

Поэтому определение «кабельные лотки ЛК» является допустимым, но не полностью раскрывает область применения серии 3.006.1-8. Эти изделия предназначены не только для электрокабелей, но и для трубопроводов, теплотрасс и других коммуникаций.

Ассортимент лотков серии 3.006.1-8

В категории представлены основные и укороченные железобетонные элементы. Марки различаются номинальной длиной, шириной, высотой, конструкцией арматурного каркаса и дополнительными особенностями исполнения.

В каталоге можно подобрать:

• лотки для узких односекционных каналов;
• широкие элементы для нескольких линий коммуникаций;
• изделия различной высоты;
• основные лотки для прямолинейных участков;
• укороченные элементы для набора проектной длины;
• исполнения с разными индексами армирования;
• модификации с дополнительными закладными деталями.

Для одной комбинации размеров может быть предусмотрено несколько марок с разными цифровыми или буквенными индексами. Такие изделия нельзя считать полными аналогами только на основании совпадающих габаритов.

Как расшифровать маркировку лотков ЛК

Обозначение изделия содержит тип конструкции и основные номинальные размеры. Например, маркировка ЛК 300.90.60-4 расшифровывается следующим образом:

• ЛК — железобетонный лоток;
• 300 — номинальный размер вдоль канала в сантиметрах;
• 90 — номинальная ширина элемента в сантиметрах;
• 60 — номинальная высота в сантиметрах;
• 4 — индекс исполнения по армированию.

Дополнительная буква после цифрового индекса указывает на конструктивные особенности изделия, например наличие предусмотренных проектом закладных деталей.

Размеры в маркировке являются номинальными. Фактическая длина готового изделия обычно несколько меньше указанного значения, поскольку при проектировании учитываются монтажные швы и конструктивные зазоры. Поэтому точные габариты и массу необходимо проверять в характеристиках выбранной товарной позиции.

Последнюю цифру марки лотка также неправильно автоматически считать допустимой нагрузкой в тоннах. Для лотковых элементов она характеризует вариант армирования. Несущую способность нужно определять по таблицам серии и требованиям проекта.

Как подобрать лотки по проекту

Надёжнее всего выбирать железобетонные лотки по полной спецификации, в которой указаны серия, марка и количество изделий. Простого совпадения ширины и высоты канала недостаточно: конструкции могут различаться армированием, классом бетона, наличием закладных деталей и расчётными характеристиками.

Для проверки заявки желательно предоставить:

• полное обозначение каждого изделия;
• количество лотков;
• схему или спецификацию трассы;
• назначение инженерного канала;
• условия монтажа;
• адрес строительного объекта;
• необходимые сроки поставки.

Если точные марки ещё не определены, для предварительного подбора потребуются внутренние размеры канала, его общая длина, проектная нагрузка, глубина заложения и перечень коммуникаций.

Особое внимание следует уделить стыковке основных и укороченных элементов. Их сочетание позволяет сформировать требуемую длину участка, однако расположение лотков должно соответствовать монтажной схеме.

Комплектация плитами перекрытия

При строительстве закрытого канала лотки ЛК комплектуют плитами перекрытия серии 3.006.1-8. Плита должна соответствовать ширине канала, конструктивной схеме и предусмотренной нагрузке.

Нельзя подбирать крышку только по приблизительному совпадению наружных размеров. В проекте могут использоваться разные типы плит:

• стандартные плиты перекрытия;
• плиты для каналов и камер;
• элементы с отверстиями;
• угловые конструкции;
• плиты для специальных узлов трассы.

Заказ лотков и совместимых плит одной комплектной заявкой уменьшает риск несоответствия изделий непосредственно на строительной площадке.

На сайте «Изолюкс» представлены отдельная категория плит теплотрасс серии 3.006.1-8 и раздел с технической документацией и чертежами ЖБИ.

От чего зависит цена лотков ЛК

Стоимость рассчитывается с учётом конкретной марки, размеров, массы, исполнения по армированию, количества изделий и условий поставки. Крупногабаритные лотки требуют отдельного расчёта перевозки и разгрузки.

Для получения точной стоимости рекомендуется указать:

• полные марки изделий;
• необходимое количество;
• адрес доставки;
• желаемый срок поставки;
• необходимость комплектации плитами и другими элементами.

Указанные в каталоге цены следует уточнять перед оформлением заказа. Итоговая стоимость партии может зависеть от объёма, текущего наличия, производителя и логистики.

Купить лотки ЛК серии 3.006.1-8 в Минске

Компания «Изолюкс» поставляет железобетонные лотки ЛК для строительства каналов, теплотрасс и инженерных сетей. Заказ можно сформировать по готовой спецификации, проектной ведомости или перечню требуемых марок.

Доставка выполняется по Минску и другим регионам Беларуси. При выборе транспорта учитываются размеры и масса изделий, общий объём партии, возможность подъезда к объекту и условия разгрузки.

Для расчёта заказа отправьте спецификацию с маркировками и количеством лотков. Менеджер проверит позиции, уточнит стоимость, поможет подобрать совместимые плиты перекрытия и рассчитает доставку на строительный объект.

Характеристики лотков ЛК серии 3.006.1-8

Номинальные размеры, указанные в маркировке, могут отличаться от фактических размеров изделия. Например, для ЛК 300.90.60-4 в карточке товара указаны фактические габариты 2990×880×580 мм и масса 1130 кг. Поэтому при заказе необходимо сверять не только обозначение, но и характеристики конкретной товарной позиции.

Для сравнения других решений смотрите лотки Л серии 3.006.1-2.87 и лотки Л серии Б3.006.1-1.03. Все группы собраны в разделе «Лотки теплотрасс».
