Лоток теплотрасс Л4-8/2

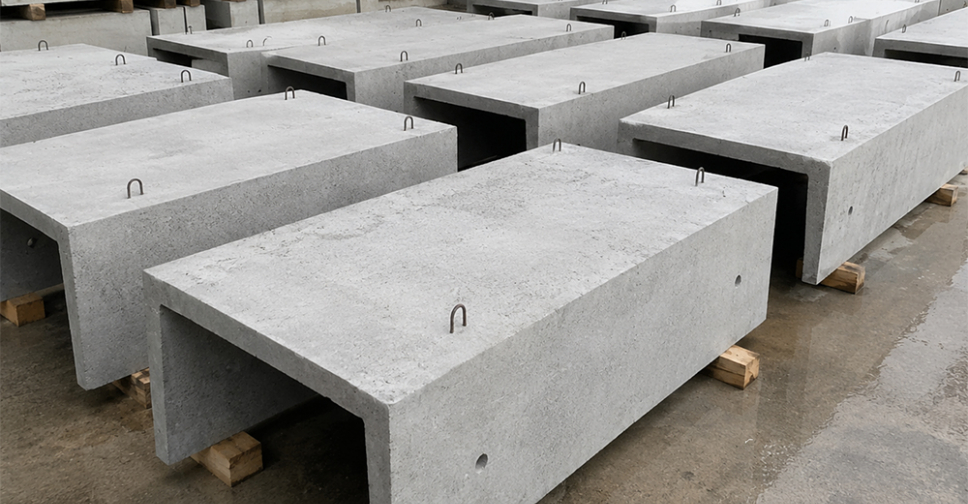

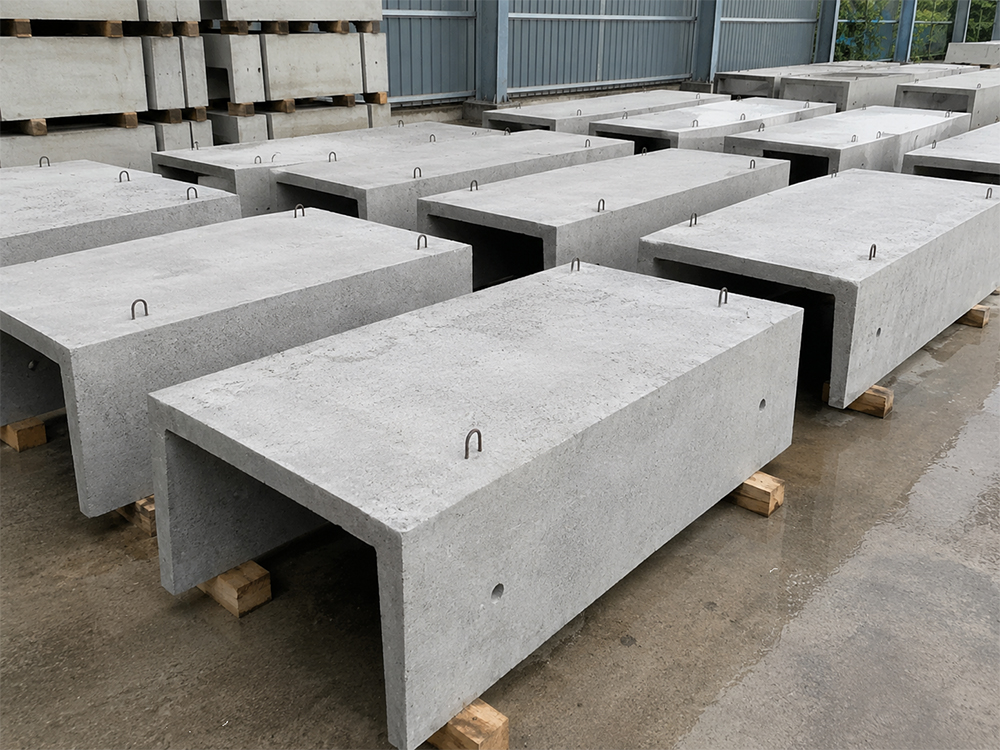

Лоток теплотрасс Л4-8/2 — укороченный П-образный железобетонный элемент для устройства сборных каналов и тоннелей при прокладке тепловых сетей и других инженерных коммуникаций. Изделие применяется для размещения трубопроводов, кабельных линий и технологических сетей, которым требуется защита от давления грунта, механических воздействий и неблагоприятных условий эксплуатации.

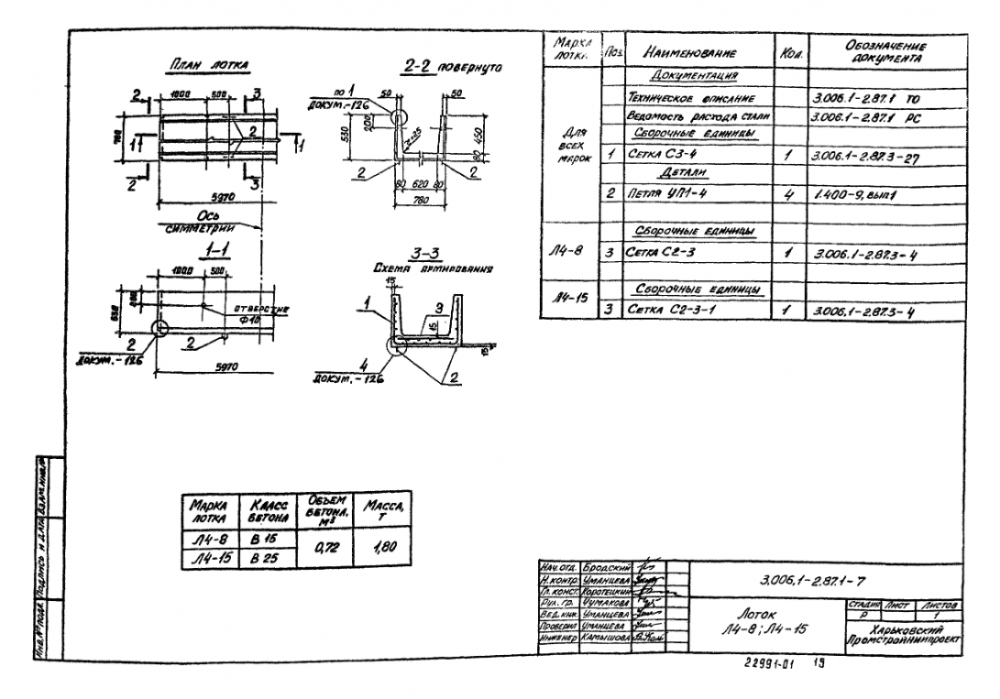

Лоток изготовлен по типовым решениям серии 3.006.1-2.87, выпуск 1. Внешние размеры изделия составляют 2970×780×530 мм, масса — 900 кг. Благодаря длине 2970 мм модель удобна для монтажа на участках, где применение полноразмерного шестиметрового лотка затруднено из-за ограниченного пространства, конфигурации трассы или условий подъезда строительной техники.

П-образная конструкция образует прочное основание и боковые стенки канала. После укладки трубопроводов или кабельных коммуникаций лоток закрывается железобетонной плитой перекрытия, подобранной в соответствии с проектной документацией. Для повышения герметичности собранного канала стыки между элементами заделывают предусмотренными проектом материалами.

Наружная ширина лотка равна 780 мм, наружная высота — 530 мм. Полезная внутренняя высота составляет ориентировочно 450 мм, внутренняя ширина — около 620 мм по нижней части и до 680 мм в верхней части сечения. Такие параметры необходимо учитывать при подборе изделия под диаметр труб, толщину теплоизоляции, опоры и требуемые монтажные зазоры.

Маркировка изделия расшифровывается следующим образом:

• Л — железобетонный лоток;
• 4 — номер типоразмера и поперечного сечения;
• 8 — величина вертикальной равномерно распределённой эквивалентной расчётной нагрузки — 8 тс/м²;
• /2 — принятое в производственной номенклатуре обозначение укороченного исполнения длиной около 3 м.

По типовому исполнению лоток Л4-8 производится из тяжёлого бетона класса В15 и армируется сварными стальными сетками. Расчётный объём бетона для модели Л4-8/2 составляет приблизительно 0,36 м³. Монтажные петли позволяют выполнять погрузку, разгрузку и установку изделия с применением грузоподъёмной техники. Конкретные показатели морозостойкости, водонепроницаемости, отпускной прочности и расхода арматуры следует проверять по паспорту качества производителя на поставляемую партию.

Лоток Л4-8/2 может применяться:

• при строительстве каналов теплотрасс;
• для прокладки водопроводных и технологических трубопроводов;
• при устройстве кабельных каналов;
• на промышленных, коммунальных и гражданских объектах;
• при ремонте и реконструкции существующих инженерных сетей.

При выборе лотка необходимо учитывать проектную нагрузку, размеры коммуникаций, условия грунта, уровень грунтовых вод, глубину заложения и характеристики плит перекрытия. Изделия массой 900 кг перевозят специализированным грузовым транспортом, а погрузочно-монтажные работы выполняют краном или манипулятором.

Купить лоток теплотрасс Л4-8/2 можно в компании «Изолюкс» с поставкой по Минску и другим регионам Беларуси. Для расчёта заказа передайте менеджеру требуемое количество изделий, адрес объекта и проектную спецификацию — это позволит подобрать совместимые плиты перекрытия и рассчитать стоимость доставки
